概况

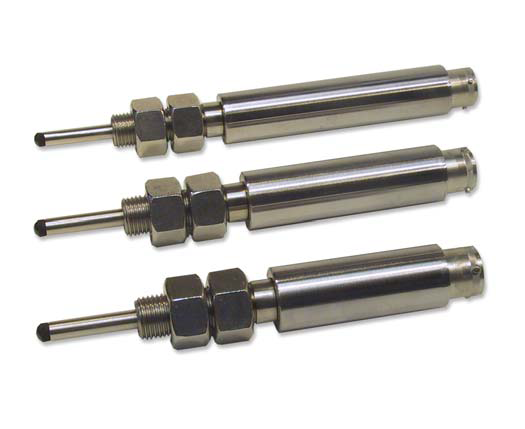

Macro Sensors公司推出的GHSI750系列直径为3/4，回弹式回路供电LVDT位置变送器广泛适用于位置监测、反馈和尺寸计量。该系列传感器坚固、密封，完全采用不锈钢材料，满足一般工业用途。为抵御各种恶劣环境，线圈绕组采用密封封装，达到IEC IP-68防护等级。输入/输出连接穿过密封轴向接头。对接插头随产品一同提供该传感器有一根弹簧轴，弹簧轴在精密套筒轴承中移动，并与LVDT铁芯相连。
由于使用精密套筒轴承，测量重复性达到0.0001英寸（2.5 µm）或更高。弹簧施力6-20盎司（视总量程而定），使探针轴达到最大位置。提供的接触端头为黑色氧化硬质工具钢制成的AGD标准9号接触端头，完全可以和其它4-48螺纹AGD接触端头互换使用。
由于采用LVDT技术，GHSI750系列变送器具有运动无摩擦、分辨率高、重复性好以及滞后低的特点，加上预校准4-20mA电流回路带来的便捷、简单。无论是二线制回路供电还是三线制外部供电，内置电子元件允许的回路供电电压和回路电阻范围广。该产品是为了和PLC、数字指示器、A/D转换器、基于计算机数据处理器以及QC数据收集系统配合使用而设计。
该系列传感器量程从0.100英寸（2.5毫米）到4.00英寸（100毫米）不等。利用最小平方法求出的最佳直线，最大线性误差为满量程输出的±0.10%。
为便于安装，机壳正面有一个1/2-20 UNF 2A螺纹，用户可以用配套的螺纹部件或传感器附带的两个六角螺母安装LVDT，即装即用，满足位置测量和更长量程的测量需要。
特点
量程：0.100-4.00英寸
直列式接头，含对接插头
输入/输出范围：4-20mA
重复性：0.0001英寸
非线性：
环境密封达到IEC IP-68防护等级
应用领域
工业计量系统
汽轮机壳体膨胀
安全阀阀座检定
材料试验设备
大型轴TIR测量
规格
Loop Supply Voltage： | 8V to 28V DC |
串连抵抗力 (Max.) ： | See graph below |
输出： | 4 to 20 mA, 2-wire loop |
输出噪音／波纹 ： | <10µArms |
频率响应（-3dB）： | 50 Hz(标称) |
线性误差： | ±0.10% of 满量程 |
重复性误差： | <0.0001 inch (2.5µm) |
使用温度： | -20°F to +175°F |
温度系数： | -0.015%/°F(标称)
|
参数 | 量度单位 | GHSI 750-100 | GHSI 750-250 | GHSI 750-500 | GHSI 750-1000 | GHSI 750-2000 | GHSI 750- 4000 |
标准量程 | 英寸 | 0.100 | 0.250 | 0.500 | 1.000 | 2.000 | 4.000 |
标准量程 | 毫米 | 2.5 | 6.3 | 12.7 | 25.4 | 50.8 | 101.6 |
刻度因数 | mA/毫米 | 6.4 | 2.6 | 1.28 | 0.64 | 0.32 | 0.16 |
预行程 | 毫米 | 3.0 | 3.3 | 2.5 | 2.5 | 1.3 | 0.5 |
超行程 | 毫米 | 3.0 | 3.3 | 2.5 | 2.5 | 1.3 | 0.5 |
尺寸 "A" | 毫米 | 139 | 155 | 174 | 289 | 351 | 553 |
尺寸 "B" | 毫米 | 111 | 127 | 146 | 251 | 291 | 437 |
尺寸 "C" | 毫米 | 72 | 87 | 107 | 170 | 208 | 297 |
重量 | 克 | 85 | 102 | 170 | 180 | 185 | 296 |
