概况:
超高精度微型位移传感器UM375系列交流LVDT专为要求高可靠性的应用而设计,同时在工业设备所需的恶劣环境中运行。这些超高精度微小型位移传感器由一个线圈组件组成,该线圈组件装在一个3/8“直径的外壳中,外壳带有一个单独的可移动芯。UM系列的尺寸为±0.025英寸(±0.63 mm)至±2.0英寸(±50 mm),具有高灵敏度,高分辨率和出色的线性度。
电气规格:
输入电压: 3 Vrms(标称值)
输入频率: 400Hz至10KHz
线性度: <±0.15%全范围典型 超高精度
扩展工作范围: 1.5 X线性范围
空电压: 0.5%全范围
迟滞: <全范围典型
重复性的 <0.01%: <全范围典型值的0.01%
环境指标:
工作温度: 标准:-65°F至275°F(-55°C至135°C)
工作温度: 可选:-65°F至400°F(-55°C至204°C) 耐高温
热系数: <全范围
湿度 -0.01%/◦F(< - 0.02%/◦C): 90%RH,240小时
冲击存活: 1000 g,11 ms 高精度
振动: 20 g至2 KHz
材料规格:
外壳: 耐腐蚀镍铁合金
芯: 高透磁率镍铁合金
线圈形式: 陶瓷/塑料
磁线: 薄膜绝缘铜
引线: #32 AWG铁氟龙绝缘,12“ 长
PDF下载
UM-375-Datasheet.pdf

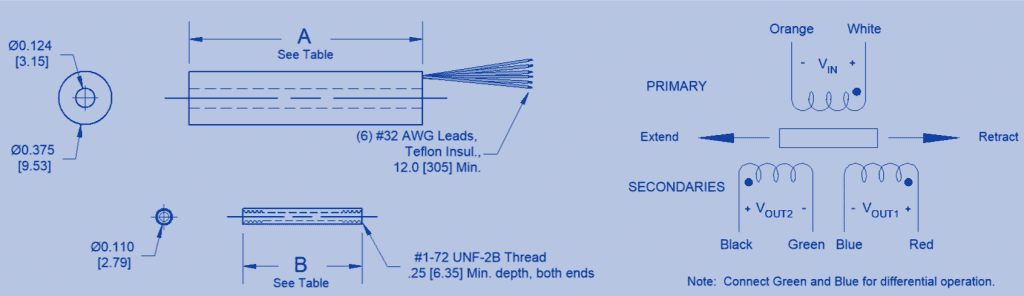

尺寸和接线:
