概况：

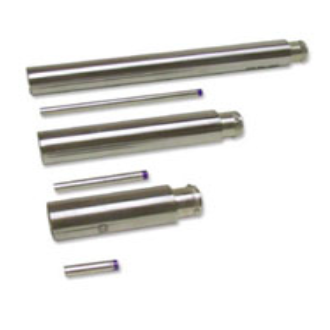

马克罗传感器公司推出的HSE750系列直径3/4”（19毫米）直流式LVDT传感器广泛适用于位置测量领域。该系列传感器坚固、密封，完全采用不锈钢材料，满足一般工业用途。为抵御各种恶劣环境，线圈绕组采用密封封装，达到IEC IP-68防护等级。电气连接穿过密封轴向接头。对接插头随产品一同提供。
HSE750系列传感器使用内置电子组件，从而具有交流式LVDT传感器的可取之处，比如：运转无摩擦和动态反应快，加上直流输入和预校准直流输出带来的便捷、简单。该系列传感器是为了和PLC、数字指示器、A/D转换器、基于计算机数据处理器以及QC数据收集系统配合使用而设计。
HSE750系列传感器量程从0.100英寸（2.5毫米）到20.00英寸（500毫米）不等。由于采用LVDT技术，具有分辨率高、重复性好以及滞后低的特点。其非凡的可靠性源自马克罗传感器传感器 多年生产LVDT传感器过程中不断开发和改良生产过程和装配技术。该系列传感器采用最小平方法求出的最佳直线，标准最大线性误差为满量程输出的±0.25%。线性误差小于或等于满量程输出的±0.10%作为选件提供。
马克罗传感器 提供特氟龙®铁芯衬管、公制螺纹铁芯等标准选件，使用户可以根据需要定制HSE750系列LVDT传感器。此外，马克罗传感器 还提供安装配件、铁芯接杆和直流供电设备。
特点：
量程：0.100-20.00英寸
24V直流输入，
0-10V直流输出
非线性：≤±0.25% 全量程
（可选±0.10%）
直列式接头，含对接插头
密封达到IEC IP-68防护等级
应用：
机床及工具定位
液压轴定位
阀门位置测量
自动生产线
腐蚀环境
参数：
供电： | 24 V DC (额定)
15-24 V DC ±10%,
30 mA (额定) |
输出： | 0 至 10 V DC, 5 mA (最大) |
输出噪声： | ≤ 5 mVrms |
频率响应（-3dB）： | 250 Hz (额定) |
线性误差（满量程输出）： | ≤ ±0.25% of FSO
(≤ ±0.10% of FSO 可选) |
重复误差： | ≤ 0.01% of FSO |
磁滞误差： | ≤ 0.01% of FSO |
使用温度： | -20°C to +85°C |
温度系数： | -20℃至+70℃ |
温度补偿： | ±0.01%/°C (最大) |
196米/秒，2千赫 | 196米/秒，2千赫 |
抗冲击能力： | 980米/秒，11毫秒 |
|
规格：
参数 | 量度单位 | HSE 750
-100 | HSE 750
-250 | HSE 750
-500 | HSE 750
-1000 | HSE 750
-2000 | HSE 750
-4000 | HSE 750
-6000 | HSE 750
-10000 | HSE 750
-15000 | HSE 750
-20000 |
量程 | 毫米 | 2.5 | 6.3 | 12.7 | 25.4 | 50.8 | 101.6 | 152.4 | 254.0 | 381.0 | 508.0 |
灵敏度 | V / 毫米 | 4.0 | 1.6 | 0.8 | 0.4 | 0.2 | 0.1 | 0.06 | 0.04 | 0.03 | 0.02 |
机身长度 | 毫米 | 72.5 | 88.3 | 107.7 | 171.2 | 209.3 | 284.7 | 368.0 | 495.0 | 635.0 | 822.5 |
軸芯长度 | 毫米 | 20.3 | 31.7 | 41.9 | 87.6 | 87.6 | 134.6 | 157.5 | 157.5 | 177.8 | 241.3 |
零点位置 | 毫米 | 14.7 | 25.4 | 27.9 | 52.6 | 59.2 | 78.0 | 87.6 | 100.3 | 102.1 | 137.7 |
机身重量 | 克 | 54 | 68 | 80 | 114 | 140 | 236 | 292 | 342 | 462 | 579 |
軸芯重量 | 克 | 2.4 | 3.7 | 4.8 | 11.6 | 11.6 | 18.0 | 22.0 | 22.0 | 25.5 | 34.0 |
