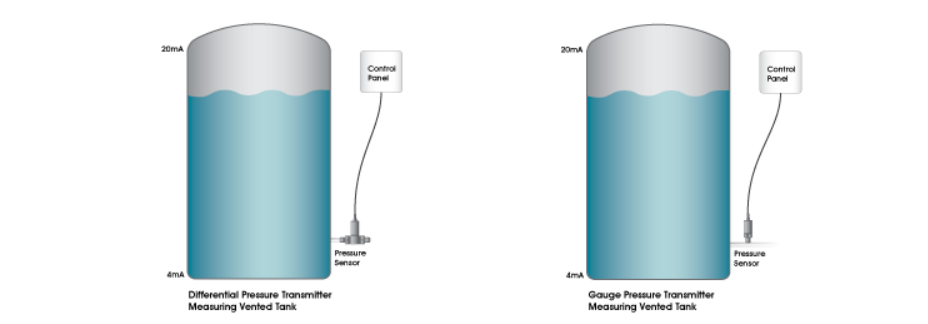

用于储罐液位的外部安装式压力传感器发表时间:2021-11-24 10:22 表压和差压变送器是高可靠,高性价比的测量仪器,可用于通气或密封储罐中水或燃油等液体的静水液位测量。 通气储罐的压力变送器应安装在底部。变送器通常会被拧入储罐的出口管线,一般为侧塞或法兰式。由于压力变送器提供线性输出信号,例如从零压力至满量程压力会提供 4 至 20mA 信号,因此可以根据液体密度和储罐高度监测液位。只有当客户使用液位计算容量时,才需要考虑储罐的实际形状。 示例4°C 时水的密度 = 1 通气储罐表压和差压在本示例中,表压和差压变送器之间的唯一差别是差压变送器具有通向空气的 P2 通气口,而表压变送器的电缆中通常有一个通气管以适应气压变化。表压变送器的通气管应采用防潮保护,特别是用于液体和大气温度相差很大的情况下。通常传感器置于控制箱内通气时采用干燥过滤器保护,或将干燥过滤器置于通气管末端以解决防潮问题。 密封储罐 液化天然气储罐等密封储罐需要进行密封以与空气隔绝。在这种条件下,应使用差压变送器来计算储罐顶部和底部之间的压力差。差压传感器的 P1 安装在储罐底部。连接到 P2 的导管将连接到储罐顶部。储罐充满时的差压是最大输出信号。随着储罐液位降低,P2 将会增加,差压和输出信号将减小。 输出信号选择 应当始终根据应用情况选择输出信号。4 至 20 mA 输出信号在需要长距离传输的应用监测中最为常见。可以在控制器上读取电流,几百英尺内无信号损耗。缺点是传感器需要更多电力;更重要的是,传感器需要更多电流。电压输出信号适用于电池供电或太阳能供电的应用。太阳能面板通常位于压力传感器附近,因此不会出现因电缆中电阻而导致的信号损耗。 推荐优利威氢压力传感器产品:AST2000系列 UST20H2系列 M71/M91H2系列 |
